◎產品特點
●適用于移動方式調試工業現場設備
●夾持式設計，隨便攜電腦移動不滑落
●低功耗設計，支持電腦USB口供電模式
●撥碼開關設計，光口網口多種工作模式可設
●光電轉換模式，幀傳輸平均時延<2.5us
●型材外殼設計，防跌保護性能好
●配套AC220轉USB適配器，支持市電供電模式
◎產品說明
COE-10/100型夾持式以太網光纖收發器支持1個100M光口和1個10/100M自適應網口。產品采用夾持安裝方式，可隨筆記本電腦移動;采用低功耗設計，可由筆記本電腦USB口供電;采用撥碼開關設計，可強置多種工作模式;特制光纖模塊，可與各種工業設備光口配合;光電轉換模式，幀傳輸平均時延<2.5us;小巧型材外殼易于攜帶，機械防護性好。本產品特別適合以移動方式調試工業現場百兆光口設備。
◎技術指標
光纖接口
光口數量:×1
光口類型:默認多模雙纖ST，單纖或FC/SC或單?？蛇x
光口速率:155M
光口特性:多模默認1310nm傳輸距離0-2km，單模默認1310nm傳輸距離20km。其他波長及傳輸距離可訂制
網絡接口
網口數量:×1
網口類型:RJ45座
網口速率:10/100M自適應
網口特性:雙絞線傳輸距離0-100米。 平行MDI/交叉MDI-X自動識別、半雙工HELF/全雙工FULL自動識別
撥碼開關

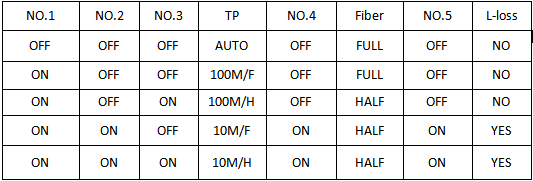

五位撥碼開關，1-3位設置電口全/半雙工、4位設置光口全/半雙工、5位實現LINK LOSS功能，詳見下表：
電源
電源接口:USB2.0B型插座
電源特性:外置電源，USB 5V供電。配套1.5米USB2.0(B/A)插頭電源線，支持便攜電腦USB口或電源適配器供電
******功耗:<1.75W
執行標準
YD/T 1464-2006;YD/T 1528-2006
支持協議
IEEE802.3i 10Base-T;IEEE802.3u 100Base-TX/FX;
環境特性
工作溫度:0～70°C(32～158°F)
儲存溫度:0～70°C(32～158°F)
相對濕度: 5%～95%(無凝露)
機械特性
外殼材質:鋁合金型材外殼
散熱方式:自然冷卻，無風扇
安裝方式:夾持或臺面擺放
整機重量:0.12Kg (含AC220轉5V電源適配器，瓦楞紙盒加內襯包裝)
防護等級:IP40防護等級
M T B F:> 5萬小時
產品質保:3年
通過認證:工信部認證
◎外形尺寸

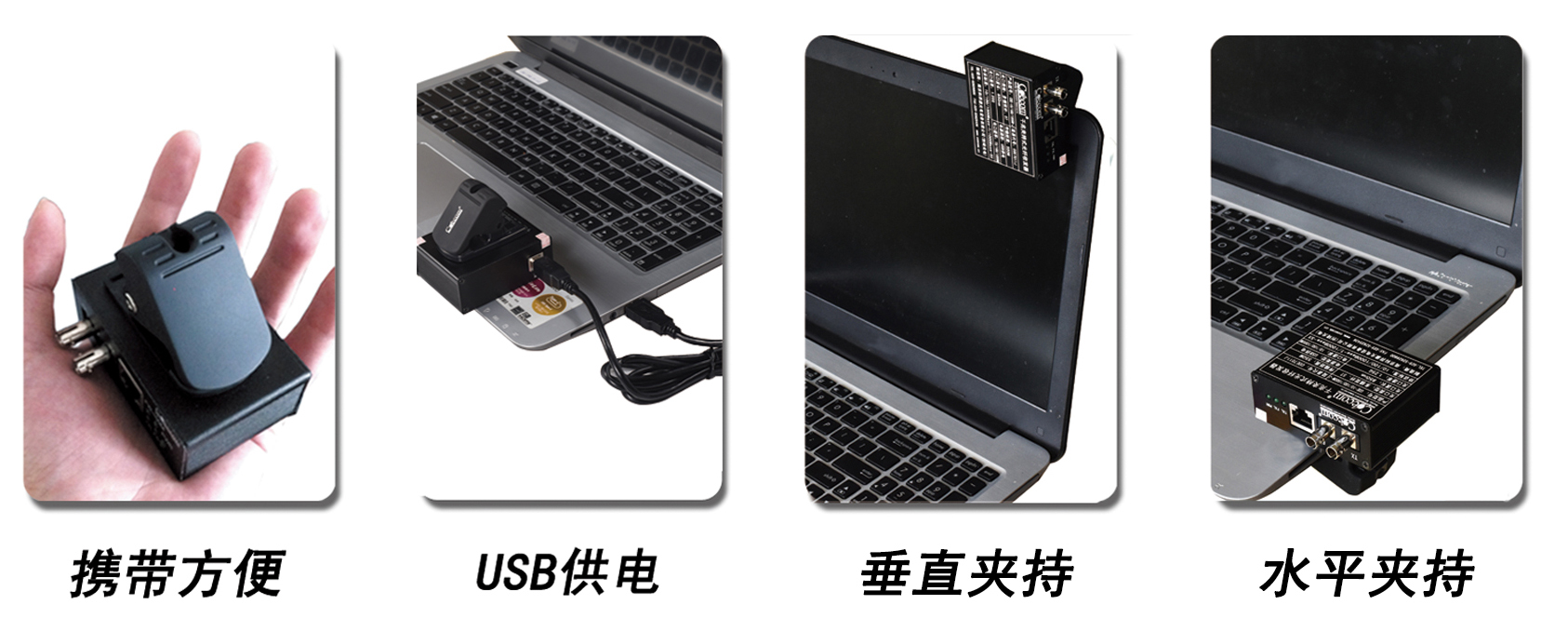

◎安裝方式
◎訂貨信息
型號 | 描述 |
COE-10/100-ST/M2-JC(缺省/可選) | 1個100M光+1個10/100M自適應電、ST接口、多模雙纖、0-2公里、夾持式、USB5V供電 |
COE-10/100-ST/S20-JC(缺省/可選) | 1個100M光+1個10/100M自適應電、ST接口、單模雙纖、20公里、夾持式、USB5V供電 |
