◎產品特點
485(422)可接入標準阻抗設備≤32或高阻抗設備 (96kΩ)≤256
串口內置TVS鉗位保護，支持端口帶電插拔
內置電源，多種交直流電源可選
內置撥碼開關，485/422工作方式可選、匹配電阻可調
◎產品說明
支持1路RS-232/485/422電信號通過1對(或1芯)光纖傳輸;可將串口信號(232傳15米、485/422傳1.2公里)傳輸距離延長至多模光纖5公里、單模光纖20公里，最長可達百公里;提升了串口信號在傳輸距離、數據穩定、數據保密、防磁防雷(電磁與地磁)方面的性能，適用于工業現場實時數據采集傳輸。
◎技術指標
光纖接口
光口數量:×1
光口類型:默認雙纖SC，單纖或FC/ST可選
光口速率:84Mbps
光口特性:單模傳輸距離0-20公里;多模傳輸距離0-2公里。其他波長及傳輸距離訂制
電接口
物理接口: 8位歐式端子(3.81mm間距)
傳輸距離:232(≤15m)、485/422(≤1.2km)
傳輸速率:RS-232(300bps-115.2Kbps)、
RS-485/422(300bps-115.2kbps)
通道數量:單通道(1路232或1路485或1路422)
接入設備:232口可接入設備數=1
485(422)接12kΩ設備數≤32或接96kΩ設備數≤256
撥碼開關:3位(1位選擇485或422開關、2/3位選擇485/422匹配電阻)
測誤碼率:端口最高速率15分鐘無誤碼
電口保護:600W/1ms浪涌保護，15KV靜電保護
電源
電源接口:3位3.81mm鳳凰接線端子
電源特性:內置電源,ADC110～265三芯端子，±48/24/12供電可選
******功耗: < 5W
環境特性
工作溫度: 0～70°C/-40～85°C
儲存溫度: 0～70°C/-40～85°C
相對濕度: 5%～95%(無凝露)
機械特性
外殼材質:冷板
散熱方式:自然冷卻，無風扇
安裝方式:壁掛式
整機重量:0.4Kg
產品質保:1年

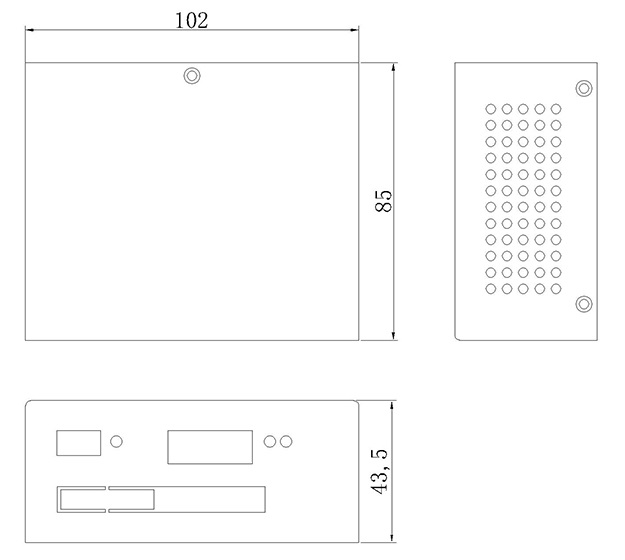

◎外形尺寸

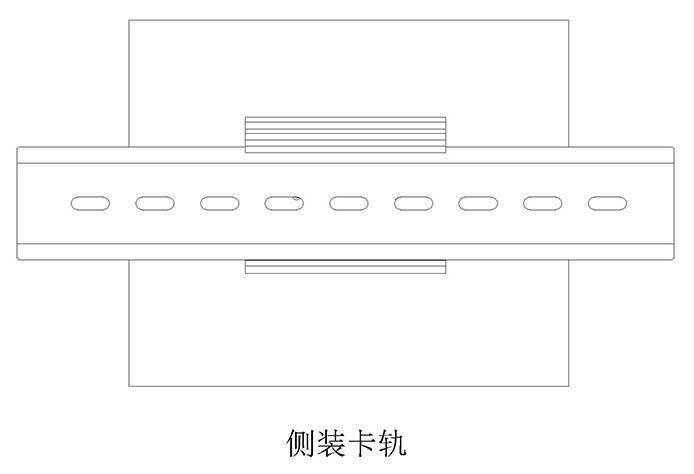

◎安裝方式
◎訂貨信息
